Um único byte desalinhado em uma estrutura de dados (DSTREstrutura de dados que define os parâmetros passados para uma Business Function no JD Edwards.) de uma Business FunctionUm conjunto de lógica de negócios encapsulado, geralmente escrito em C ou Event Rules. (BSFNAbreviação de Business Function, componente de lógica reutilizável do JDE.) do JDE pode derrubar um CallObject KernelProcesso no servidor que executa a lógica das Business Functions solicitadas pelos usuários. no seu Enterprise ServerO servidor central que processa a lógica de negócios e gerencia as conexões com o banco de dados., derrubando dezenas de sessões de usuários ativos instantaneamente. Desenvolvedores frequentemente tratam essas estruturas como esquemas de banco de dados padrão, assumindo que podem adicionar um campo ou reordenar parâmetros sem consequências. Na realidade, o mecanismo de runtime do JDE depende de um alinhamento estrito de estrutura de byte único em C. Dominar as especificações de BSFN do JDE — especificamente como ler parâmetros e estruturas de dados — é a linha tênue entre uma atualização de sistema estável e uma série de violações de memória catastróficas em tempo de execução.
Ao realizar o retrofitProcesso de adaptar modificações customizadas de uma versão antiga do software para uma nova versão. ou copiar objetos padrão como o B4200310 (Sales Order Entry) durante uma atualização da versão 9.1 para a 9.2, qualquer incompatibilidade entre as especificações no Object DictionaryRepositório que armazena as definições técnicas de todos os objetos e campos do sistema. e o typedef real no arquivo de cabeçalho .h causará sobrescritas de memória silenciosas. Esta referência técnica fornece as etapas exatas para inspecionar direções de parâmetros, verificar tipos de dados como MATH_NUMERICTipo de dado proprietário do JDE usado para armazenar números com precisão decimal fixa. e JDEDATEFormato de data interno do JD Edwards usado para processamento e armazenamento., e mapear com segurança Event RulesLinguagem de programação visual proprietária do JD Edwards usada para criar lógica em aplicações. para estruturas C sem arriscar a corrupção de memória.
A Anatomia de uma Estrutura de Dados de BSFN no JDE
Cada execução de uma business function C no JDE depende de um contrato de memória estrito definido pela Estrutura de Dados (DSTR). Quando um UBEUniversal Batch Engine; o motor responsável por executar relatórios e processos em lote no JDE. ou APPLAbreviação para aplicações interativas com as quais os usuários interagem no navegador. chama uma função como F0911BeginDocument (XT09111), o mecanismo de Event Rules (ER) aloca um bloco contíguo de memória com base nas especificações da DSTR. Se houver uma discrepância de apenas um byte entre o que o conjunto de ferramentas espera e o que o código C compilado executa, você corre o risco de uma corrupção de memória que trava o Call Object Kernel.
Os tipos de dados do JDE não mapeiam 1:1 para os primitivos C padrão. Por exemplo, o tipo MATH_NUMERIC usado para valores de transação na DSTR da F0911 não é um float ou um double; é uma estrutura complexa de 38 bytes contendo uma representação de string de 32 caracteres, uma flag de sinal de um byte e um indicador de posição decimal de um byte. Da mesma forma, um campo de caractere como EV01 (tamanho 1 no Data DictionaryRepositório central que define todos os campos de dados, seus tamanhos e tipos no sistema.) não mapeia para um char C padrão de um byte em ambientes 9.1 ou 9.2 habilitados para UnicodePadrão de codificação de caracteres que permite representar textos de quase todos os idiomas.. Ele mapeia para JCHARTipo de dado de caractere do JDE que suporta Unicode, ocupando dois bytes de memória., que ocupa dois bytes de memória para suportar conjuntos de caracteres amplos (wide characters).
Incompatibilidades entre as especificações do Data Dictionary (DD) e as declarações typedef reais no cabeçalho C são a causa primária de sobrescritas de memória silenciosas. Se você modificar o comprimento de um item do DD sem regenerar o arquivo de cabeçalho e reconstruir o template da business function, o código C compilado escreverá além do buffer alocado. Essa incompatibilidade geralmente permanece indetectada durante os testes locais no fat-clientEstação de trabalho de desenvolvimento que possui uma instalação completa das ferramentas e especificações JDE., mas se manifesta como erros aleatórios de STATUS_ACCESS_VIOLATION em produção quando o enterprise server processa execuções em lote de alto volume.
Decodificando Direções de Parâmetros nas Especificações
Dentro da ferramenta de design de estrutura de dados do Object Management Workbench (OMW)A ferramenta principal para desenvolvimento e gerenciamento do ciclo de vida de objetos no JDE., as direções dos parâmetros são estritamente definidas como Input (I), Output (O) ou Both (B). Essas designações ditam como o mecanismo do JDE gerencia a alocação de memória quando um Universal Batch Engine (UBE) ou uma aplicação interativa (APPL) invoca o código C subjacente. Por exemplo, no mecanismo de transação de inventário padrão F4111EditLine (B4101250), o código de ação da transação (cActionCode) é definido como Input (I), enquanto o número do documento gerado (mnDocumentNumber) é definido como Both (B) para retornar a chave ao chamador.
Nos bastidores, um parâmetro de Input (I) é passado por valor ou como um ponteiroVariável que armazena o endereço de memória de outra, permitindo acesso direto aos dados. constante, o que significa que o código C nunca deve tentar modificar seu valor em tempo de execução. Parâmetros de Output (O) e Both (B) são passados como ponteiros, permitindo que a business function escreva dados diretamente de volta no espaço de memória do chamador. Na B4101250, parâmetros como o número da linha da grade interna devem ser passados como Both (B) para permitir que a master business function incremente e retorne o endereço de ponteiro correto para a aplicação chamadora.
Alterar a direção de um parâmetro de Input para Both em uma função existente sem atualizar todas as Event Rules chamadoras causará violações de memória imediatas em tempo de execução. Quando o mecanismo de runtime tenta escrever em um endereço de memória que o chamador alocou como somente leitura, ele dispara uma queda do CallObject Kernel, frequentemente registrada como um STATUS_ACCESS_VIOLATION no jde.log. Se você precisar modificar o fluxo de dados durante um retrofit para a 9.2, sempre adicione um novo parâmetro ao final da DSTR em vez de alterar um parâmetro de Input existente.

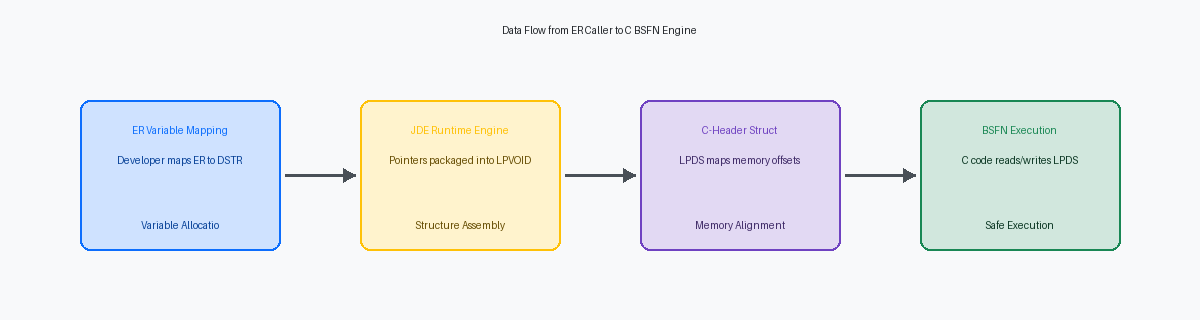

Rastreando o Mapeamento de Parâmetros do Chamador ER para a BSFN
No designer de Event Rules (ER) do JDE, o mapeamento de variáveis, colunas de tabela ou controles de formulário para uma estrutura de dados de Business Function (BSFN) depende de uma interface visual de arrastar e soltar que mascara a mecânica de memória subjacente. Essa simplicidade é perigosa. Um desenvolvedor que mapeia uma variável de string de 10 caracteres (como uma variável customizada szCostCenter) para um elemento de DSTR de 20 caracteres (como szLocation) cria uma incompatibilidade silenciosa. O compilador de ER não gera um erro fatal ou aviso durante a geração, permitindo que esse desalinhamento estrutural ignore a validação local inicial.
Em tempo de execução, o mecanismo do JDE não trunca ou valida automaticamente esses mapeamentos incorretos. Quando a BSFN baseada em C executa e tenta popular a DSTR, ela escreve dados com base no tamanho definido do parâmetro de destino, escrevendo diretamente além do limite de memória alocado da variável chamadora menor. Esse estouro de buffer (buffer overflow)Erro de programação onde dados são gravados fora dos limites da memória alocada, causando instabilidade. corrompe blocos de memória adjacentes no call object kernel, rotineiramente disparando erros crípticos de violação de memória COB0000012 no jde.log ou causando a queda do processo do enterprise server durante execuções em lote de alto volume.
Para evitar essas quedas que interrompem a produção, os desenvolvedores devem executar a ferramenta Event Rules Compare durante os retrofits para verificar sistematicamente se cada variável chamadora corresponde exatamente à especificação da DSTR correspondente. Não confie apenas na inspeção visual da linha de ER; inspecione os atributos do data dictionary (DD) tanto da variável de origem quanto do parâmetro de destino para garantir que seus comprimentos estejam alinhados. Se você estiver realizando o retrofit de modificações customizadas da versão 9.1 para a 9.2, esta etapa de cruzamento de referências deve ser um portão obrigatório em seu pipeline de promoção do OMW, economizando semanas de depuração pós-go-live.

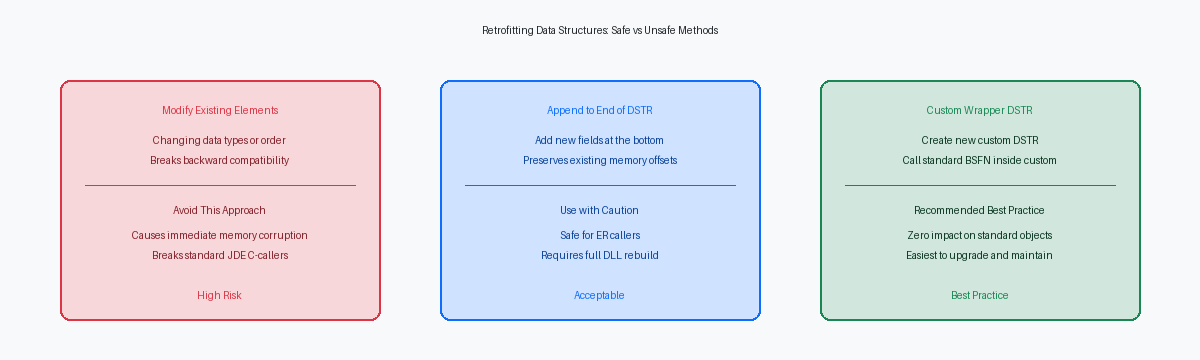

Segurança em Retrofits ao Copiar BSFNs Padrão
Clonar a B4200310 (F4211FSEditLine) para uma B5542031 customizada para injetar lógica de precificação ou validação personalizada é um padrão comum em ambientes de distribuição. No entanto, duplicar esta business function sem respeitar a integridade estrutural de sua estrutura de dados complementar, D4200310A — que contém mais de cem parâmetros — frequentemente introduz corrupção de memória. Modificar, reordenar ou excluir quaisquer parâmetros existentes em sua estrutura de dados clonada quebra a compatibilidade com os chamadores C padrão do JDE que resolvem e mapeiam dinamicamente para esses elementos de dados.
Para introduzir parâmetros customizados com segurança, você deve adicioná-los ao final absoluto da estrutura de dados copiada. O mecanismo de runtime do JDE mapeia variáveis na memória com base em deslocamentos de bytes (offsets) estritos definidos no arquivo de cabeçalho da estrutura C. Inserir um novo parâmetro MATH_NUMERIC ou char no meio da estrutura desloca o endereço de memória de cada campo subsequente, levando a corrupção de memória silenciosa ou a uma queda imediata por Access Violation quando o código padrão tenta acessar esses offsets deslocados.
Ao realizar o retrofit de objetos padrão diretamente em vez de copiá-los, modificar uma estrutura de dados exige que você reconstrua todas as DLLsArquivos que contêm código compilado que pode ser usado por vários programas simultaneamente. pai (como CSALES ou CALLBSFN onde essas funções são compiladas). Falhar em realizar um build completo dessas DLLs pai deixa binários desatualizados em seu path codeConjunto de diretórios que contém os objetos e binários de um ambiente específico., o que significa que o código C compilado espera uma pegada de memória enquanto o mecanismo de runtime entrega outra. Esse desalinhamento estrutural causa falhas catastróficas de ponteiro em tempo de execução quando a pilha de chamadas tenta passar dados. Sempre verifique se o arquivo .h gerado no diretório include do seu cliente corresponde às especificações no Object Dictionary após qualquer build local.
Lendo Arquivos de Cabeçalho C de BSFN vs. Especificações da Ferramenta
Uma armadilha comum durante uma modificação customizada ou retrofit é assumir que a atualização de uma Estrutura de Dados (DSTR) no Object Management Workbench alinha automaticamente o código C subjacente. Enquanto o OMW armazena os metadados da DSTR no spec.dbArquivo de banco de dados local que armazena as especificações dos objetos no cliente de desenvolvimento. local ou no banco de dados de objetos central, o compilador C permanece completamente cego a essas tabelas. Ele depende inteiramente do arquivo de cabeçalho .h gerado em seu cliente de desenvolvimento. Se você modificar um parâmetro na ferramenta de design de DSTR, mas falhar em regenerar o arquivo de cabeçalho, seu build local compilará contra definições obsoletas, levando a incompatibilidades de memória imediatas.
Considere a business function padrão B4101250, que lida com a validação de Item Master e Branch Plant. Dentro de b4101250.h, você encontrará o tipo de ponteiro LPDSB4101250 e sua typedef struct correspondente contendo campos como szCostCenter. Para garantir que este bloco de memória se alinhe exatamente com o middlewareSoftware que atua como uma ponte entre diferentes aplicações ou camadas do sistema. do JDE, o conjunto de ferramentas envolve essas estruturas em diretivas de alinhamento específicas, tipicamente #pragma pack(1) em clientes Windows ou #pragma pack(4) em Enterprise Servers baseados em Unix. Esse empacotamento força o compilador a organizar os membros da struct sequencialmente sem bytes de preenchimento (padding), correspondendo à representação exata de memória esperada pelo mecanismo do JDE.
Os desenvolvedores devem verificar se a sequência e os tipos de dados no arquivo .h correspondem exatamente às especificações da DSTR no OMW. Um único membro incompatível, como um array de char desalinhado, desloca os offsets de memória para todos os campos subsequentes. Quando o runtime do JDE passa o ponteiro LPDS para a BSFN, o código escreve nos endereços de memória errados, corrompendo variáveis adjacentes. Essa discrepância entre o spec.db local e o arquivo de cabeçalho gerado levará a falhas de build local ou corrupção de memória em tempo de execução que derruba o kernel CallObject.
Validação e Teste de Especificações de Parâmetros Modificadas
Uma incompatibilidade entre as especificações locais e o cabeçalho C compilado é a causa primária de violações de memória COB0000012 no Enterprise Server. Os desenvolvedores devem executar um build local usando o BusBuildFerramenta do JDE usada para compilar Business Functions em bibliotecas dinâmicas. em seu cliente de desenvolvimento imediatamente após qualquer modificação de DSTR ou BSFN. Não procure apenas por zero erros; analise os logs de compilação em busca de avisos de alinhamento, que indicam que o compilador está preenchendo os membros da struct de forma diferente do que o runtime do JDE espera.
Quando as modificações introduzem novos parâmetros de ponteiro, confiar em testes básicos de execução é uma receita para quedas intermitentes. Você deve usar as APIs de rastreamento de cache e memória do JDE, como jdeCacheInit e jdeAlloc, para verificar se os parâmetros modificados não estão vazando memória ou causando corrupção de ponteiro. Falhar em rastrear explicitamente o ciclo de vida de um ponteiro void no código C corromperá o heap de memóriaRegião da memória usada para alocação dinâmica de dados durante a execução de um programa. do middleware JDE, tornando o kernel callObject instável.
O teste de unidade deve incluir testes de limite de parâmetros de string para garantir que os terminadores nulosCaractere especial usado em C para indicar o fim de uma sequência de texto em um buffer. sejam manipulados corretamente tanto pelo chamador ER quanto pelo código C. Se um parâmetro for definido como char szRemark[31], passar 30 caracteres da ER pode causar um estouro de buffer se o código C usar strcpy em vez de jdeStrncpy. Você deve forçar esses cenários de comprimento máximo para verificar se o código C termina a string com segurança no índice 30.
Nunca promova uma especificação modificada sem rastrear os valores dos parâmetros passo a passo. Inicie o ActiveConsole.exeO executável principal do cliente JDE que roda as aplicações e o motor de runtime local. em seu cliente local com um depurador como o Visual Studio anexado para rastrear a execução. Avançar pelo código C permite inspecionar o ponteiro da estrutura de dados lpVoid, confirmando que os dados passados do mapeamento ER se alinham perfeitamente com os endereços de memória em sua estrutura C local.
Gerenciar um parque de milhares de objetos customizados exige mais do que apenas compilações bem-sucedidas; exige manipulação de ponteiros segura para a memória para evitar falhas de kernel no JDE 9.2.
